Если у вас нет космического корабля, а очень хочется рассмотреть поближе звезды, то вы покупаете телескоп. А если в вашем доме или офисе проводной интернет отсутствует, или он дорог почти как космический корабль, и при этом ближайшая базовая станция LTE почти также далека, как звезды, то единственным выходом остается покупка модема с внешней антенной. Но насколько такой модем может оправдать ваши надежды, если сигнал LTE настолько слаб, что USB-модем сеть не видит вообще? Сегодня мы тестируем один из немногих на нашем рынке LTE-модемов, который имеет собственную направленную антенну в уличном исполнении, – это модель ZyXEL LTE6100 |
Автор: Павел Кукушкин
Оглавление
Введение
Если у вас нет космического корабля, а очень хочется рассмотреть поближе звезды, то вы покупаете телескоп. А если в вашем доме или офисе проводной интернет отсутствует, или он дорог почти как космический корабль, и при этом ближайшая базовая станция LTE почти также далека, как звезды, то единственным выходом остается покупка модема с внешней антенной. Но насколько такой модем может оправдать ваши надежды, если сигнал LTE настолько слаб, что USB-модем сеть не видит вообще? Сегодня мы тестируем один из немногих на нашем рынке LTE-модемов, который имеет собственную направленную антенну в уличном исполнении, – это модель ZyXEL LTE6100
Комплектация
В нашу тестовую лабораторию поступила симпатичная коробка достаточно внушительных размеров с модемом внутри, которая была аккуратно вскрыта. В комплект поставки входит:
- уличный блок, представляющий собой модем с направленной антенной;
- комнатный блок с PoE-адаптером (передача информации и питание осуществляется посредством одного Ethernet-кабеля);
- комплект крепления модема на антенной мачте или антенном кронштейне;
- два Ethernet-кабеля по 1,8 метра каждый;
- блок питания комнатного блока с кабелем (48 В 0,62 А);
- кабели заземления для комнатного и уличного блоков;
- герметизирующий ввод кабеля для уличного блока;
- инструкцию по эксплуатации и гарантийный талон.
Для полного счастья не хватает двух аксессуаров – настенного крепления уличного блока, а также Ethernet-кабеля достаточной длины. Совершенно очевидно, что двухметрового кабеля из комплекта достаточно только для проверки работоспособности устройства, но никак не для реальной эксплуатации. Так что перед покупкой модема лучше сразу определить место установки внешнего блока. Для крепления на антенной мачте или кронштейне дополнительных аксессуаров не потребуется. Но если вы планируете крепить модем к стене, следует приобрести настенное крепление и достаточной длины кабель.
Технические характеристики
В инструкции по эксплуатации и на коробке перечислены технические характеристики устройства, наиболее интересные для пользователя приводим ниже.
| Характеристики ZyXEL LTE6100 | |
|---|---|
| Сайт производителя | Официальная страница ZyXEL LTE6100 |
| Розничная цена ZyXEL LTE6100 в России | от 12,7 тыс. рублей |
| LTE |
Соответствие стандарту 3GPP Release 8 Диапазоны частот: Band7 (2,500 — 2,690 ГГц) Совместимость с сетями Yota и MegaFon Чувствительность приемника: –97 дБм @ QPSK 1/2 Мощность излучения: 23 дБм Скорость передачи данных до 100 Мбит/с в прямом и до 50 Мбит/с в обратном канале |
| Функции и протоколы |
DHCP (клиент/сервер) Работа со статическим адресом IP Маршрутизация протокола IP Трансляция IP-адресов NAT (PAT) Таблица маршрутов (DHCP/ручная) Гибко настраиваемый межсетевой экран (SPI) c защитой от DoS‑ и DDoS‑атак Агент DNS (DNS Proxy) Блокировка доступа в Интернет на основании MAC‑адреса, IP‑адреса, TCP/UDP-портов Родительский контроль доступа в Интернет |
| Органы управления и разъемы | |
| Внешний (уличный) блок |
Разъем PoE Ethernet (8P8C) для соединения с комнатным блоком Слот для USIM-карты Индикаторы уровня сигнала сети LTE (под крышкой слота USIM-карты) Встроенная направленная антенна MIMO 13 дБи |
| Комнатный блок |
Разъем PoE Ethernet (8P8C) для соединения с внешним блоком 2 разъема Gigabit Ethernet (8P8C) — 1000BASE-T Кнопка сброса пользовательских настроек — «RESET» Индикаторы состояния |
Внешний вид и внутреннее строение
Уличный блок представляет собой герметичный пластмассовый квадратный короб, закрытый с одной стороны металлической стенкой, на которой расположены шпильки для крепежа. На нижнем торце блока расположено два герметично закрывающихся отверстия: одно со слотом для USIM-карты, второе с Ethernet (8P8C) разъемом. Корпус блока выполнен из радиопрозрачной атмосферостойкой пластмассы, рассчитанной на уличную эксплуатацию без дополнительной защиты. Значит, даже после нескольких лет эксплуатации в уличных условиях он не потрескается и не выцветет.
Внутренний блок напоминает обычный маршрутизатор с отверстиями по всем поверхностям для хорошего охлаждения. На торце расположен один специальный Ethernet-разъем с PoE (Power over Ethernet) для подключения и питания внешнего блока, а также два универсальных разъема Gigabit Ethernet. Не очень много, конечно, но вполне достаточно. К одному разъему можно подключить коммутатор, а к другому — точку доступа Wi-Fi. В ближайшее время на рынок должна выйти модификация модема LTE6101 со встроенным модулем Wi-Fi, а пока пользуемся тем, что имеем. Рядом с разъемами Ethernet расположены также разъем питания, винт заземления и кнопка Reset в углублении. На верхней части корпуса находятся индикаторы качества приема сигнала LTE, а также статуса подключения.
Разумеется, мы не смогли ограничить свои исследования лишь внешним осмотром устройства, и взяли в руки отвертку.
Вскрытие показало, что внутри уличного блока находится внушительных размеров антенна и расположенные на двух отдельных платах блок интерфейсов и модем с приемо-передающим устройством. При этом фактически антенн в блоке две, они соединены с модемом двумя короткими кабелями. Подобная конфигурация (MIMO) обеспечивает высокое отношение сигнал/шум в приемнике и минимальные наводки на приемник от передатчика. Такие характеристики в принципе не способны обеспечить никакие пассивные внешние антенны, которые продают для подключения к USB-модемам. Что ж, все это внушает оптимизм по поводу качества и скорости возможного соединения. Скоро мы это проверим.
Основа модема — LTE-модуль формата mini-PCIe с большим радиатором под ним. По всей видимости, его можно установить и в ноутбук вместо Wi-Fi, однако в ZyXEL справедливо заметили, что под это не подойдут, как минимум, ноутбучные антенны. На плате интерфейсов расположены процессор, оперативная память, преобразователи напряжения и порт Ethernet. Также имеются не выведенные наружу: разъем питания 12 В и не подключенный разъем mini-USB. Рядом со слотом для USIM-карты находятся три индикатора уровня приема сигнала. Судя по всему, эта плата используется производителем в модемах различных конфигураций. Наличие на плате обычных оксидных электролитических конденсаторов, скорее всего, сделает невозможным работу модема при низких температурах (ниже минус 30 С). Поэтому, если в вашей местности зимой температура часто опускается ниже этой температуры, постарайтесь, по возможности, установить антенну внутри помещения.
Внутри комнатного блока ничего необычного нет – плата с процессором Lantiq XWAY GRX288 и оперативной памятью на 128 Мбайт. По данным производителя, устройство рассчитано на маршрутизацию со скоростью до 100 Мбит/с.
Установка и настройка
Как и любое устройство с направленной антенной, внешний блок модема ZyXEL LTE6100 нуждается в правильной установке. Внешняя сторона, где расположена антенна, должна быть направлена на базовую станцию и ориентирована вертикально. Подключаем кабель к внутреннему блоку, а сам его включаем в сеть. На загрузку и подключение к сети модем тратит около полутора минут. После этого достаточно просто подключить компьютер к свободному порту роутера, и можно работать. Для создания домашней сети можно подключить коммутатор и точку доступа Wi-Fi на любой вкус.
Управление настройками модема осуществляется через web-интерфейс. Заходим через браузер по адресу 192.168.1.1 и после ввода логина и пароля (admin/1234) попадаем на достаточно удобную и информативную страницу, где можно увидеть все основные характеристики сети.
На странице системного монитора можно увидеть более детальную информацию о статусе LTE-подключения.
Все настройки сети и DHCP вынесены на отдельную страницу. Здесь всё ясно и понятно.
Кроме того, в наличии достаточно большое количество дополнительных функций: настройки маршрутизации, межсетевой экран, родительский контроль, динамическая DNS и многое другое.
Тесты
На полевые испытания модем ZyXEL LTE6100 был доставлен в местность, где обычные LTE USB-модемы не работают совсем (Московская область). При этом ранее здесь же предпринималась попытка подключения внешней пассивной антенны к WiMAX USB-модему, но не увенчалась успехом. Сеть Yota не находилась ни в какую. Учитывая, что с того времени количество базовых станций не изменилось (судя по информации о покрытии на сайте yota.ru), было интересно выяснить насколько оправдана покупка такого, сравнительно дорогого, модема.
Карта покрытия сети Yota (надо полагать, что у «Мегафона» здесь то же самое) показывает, что ближе всего находятся две базовые станции. До одной около 5 км, до другой около 3 км. Примерно половину расстояния радиоволны идут через высокий сосновый лес. Внешний блок установлен внутри помещения возле окна на высоте второго этажа. Модем LTE6100 нам достался с тестовой SIM-картой Yota, на ней и проверяем.
Тест №1:
| ZyXEL LTE6100 | |
|---|---|
| Расстояние до базовой станции | около 5 км |
| Граница возможной зоны покрытия с сайта yota | около 3 км от базовой станции |
| Максимальная мощность сигнала | -97 дБм (одно деление по индикатору ZyXEL) |
| Ping | 35-70 мс |
| Средняя скорость передачи | 2-4 Мбит/c |
| Средняя скорость приема | 4-6 Мбит/c |
Тест №2:
| ZyXEL LTE6100 | |
|---|---|
| Расстояние до базовой станции | около 3 км |
| Граница возможной зоны покрытия с сайта yota | около 1 км от базовой станции |
| Максимальная мощность сигнала | -83 дБм (два деления по индикатору ZyXEL) |
| Ping | 30 мс |
| Средняя скорость передачи | 5-7 Мбит/c |
| Средняя скорость приема | 10-13 Мбит/c |
Вынос антенны наружу за окно дал незначительную прибавку в мощности принимаемого сигнала примерно 2-3 дБм.
Тест №3:
После получения таких, вполне положительных, результатов полевых испытаний, мы решили протестировать модем еще в одном месте, где условия приема несколько отличаются. Базовые станции находятся ближе, но место установки модема находится в низине, на пути до базовой станции идет сначала высокий лес, а затем высотные дома. Обычный USB-модем здесь также не работает (и с внешней пассивной антенной в том числе).
На нашу радость, модем и в этом случае показал отличный результат. Правда, не обошлось без коллизий. Сначала мы установили модем возле окна внутри помещения, добились максимального уровня сигнала -98 дБм и получили скорость приема около 3 Мбит/с и скорость передачи близкую к нулю. Результат нас сильно огорчил… Но вынос антенны за окно сразу расставил все на свои места.
| ZyXEL LTE6100 | |
|---|---|
| Расстояние до базовой станции | около 2 км |
| Граница возможной зоны покрытия с сайта yota | около 200 м от базовой станции |
| Максимальная мощность сигнала | -80 дБм (два деления по индикатору ZyXEL) |
| Ping | 15-45 мс |
| Средняя скорость передачи | 8-10 Мбит/c |
| Средняя скорость приема | 17-20 Мбит/c |
Причиной столь большой разницы оказалось установленное в стеклопакете энергосберегающее К-стекло. Напыление на стекле, отражающее инфракрасное излучение, очень хорошо экранирует и радиосигнал в диапазоне стандарта LTE. Поэтому при размещении антенны внутри помещения следует обращать внимание на возможное экранирование сигнала предметами окружающей обстановки.
Во всех проведенных тестах отклонение антенны от направления на базовую станцию в пределах +/-30 градусов вызывало снижение уровня сигнала примерно на 8-10 дБм. То есть направленность у антенны есть, но не так, чтобы очень острая. Основное преимущество все-таки в размерах антенны и близости к антенне приемо-передающего устройства. Даже при уровне сигнала -107 дБм и отношении сигнал/шум в единицы децибел связь с сетью устойчивая и скорость превышает 1 Мбит/с.
Таким образом, можно предположить, что за городом при размещении внешнего блока на улице, на высоте 5-6 метров, можно уверенно работать с этим модемом в сети LTE на расстоянии до 8-10 км от базовой станции. Было бы здорово, если бы на своих сайтах провайдеры LTE-интернета в карту покрытия добавили зону возможного приема сигнала модемов с внешней активной антенной. И пользователям удобней и для провайдера большой плюс: меньше «белых пятен» — больше абонентов.
Заключение
Даже с учетом довольно высокой скорости 3G-интернета только беспроводная технология LTE/4G может реально предложить сервис, сопоставимый с проводным Интернетом и по скорости, и по цене, и по стабильности. Поэтому вдвойне приятно, что модем ZyXEL LTE6100 оказался не просто устройством качественно собранным и симпатичным на вид, но и очень полезным, позволяющим широкому кругу пользователей приобщиться к «настоящему» Интернету.
ZyXEL LTE6100 реально обеспечил стабильный быстрый Интернет там, где до этого можно было довольствоваться, максимум, сетью 3G. Этот модем можно порекомендовать как людям, живущим за городом, если в пределах 10 км от их дома есть базовая станция LTE, так и владельцам офисов, где проводной Интернет зачастую очень дорог, а LTE USB-модемы работают нестабильно из-за сильных отражений сигнала в условиях высотной городской застройки.
Преимущества ZyXEL LTE6100
- Обеспечивает связь там, где не работают обычные USB-модемы LTE
- Комплект "всё в одном"
Недостатки ZyXEL LTE6100
- Высокая цена
- Короткий кабель Ethernet в комплекте поставки
Уважаемые Коллеги Тестеры!
Меня более всего интересуют следующие моменты:
— Функционал электроники (кондеров) как Вы говорите ограничен минусовой температурой (до -30С). Резонен вопрос, что будет если продолжать эксплуатировать дальше. Даже в Москве и МО морозы более 30 сейчас не редкость. Внутрянка должна согреваться своим теплом от работающих микросхем? Тогда что будет в жару (ну не такую как была в 2010г)? Нужно охлаждение? Что говорит по данному поводу Зиксель? На IXBT был выложен тест данного устройства в Новосибирске — огромные проблемы с эксплуатацией в холод … Или подводить в конструктив дополнительный нагревающий элемент?
— В Вашем случае «нам достался с тестовой SIM-картой Yota». На официальном сайте Зикселя советуют искать Ю-СИМ карты у провайдера … Как это выглядит на практике? Иду в салон к прову Йота (Скартел) и говорю: «А вот я Зикселя ЛТЕ6100 прикупил — хочу Ю-СИМ карту»? Резонен вопрос — работает ли данная конструкция с Ю-СИМ картами от Мегафона (значок совместимости на официальном сайте Зикселя есть)? Т.е. допустим я владелец ЛТЕ модема от Мегафона и хочу воткнуть в ЛТЕ6100 свою Ю-СИМ карту. Что тогда будет?
— Опять таки вопрос комбинирующий первый и второй вопрос — Вы используете обычную СИМ карту (не промышленную, которая предназначена для эксплуатации в критических температурах от мороза до жары). Вопрос через какое время ОБЫЧНАЯ карта выйдет из строя из-за ненормированных условий эксплуатации?
Заранее благодарен Вам за подробные ответы.
Пока присматриваюсь к данному девайсу. Хотел бы поставить его на работе для резервного канала связи.
С Уважением к Вам и Вашему тесту,
Виктор. Московская Область, г.Чехов.
Эксплуатирую несколько лет 5 таких модемов, симки мрут, в холод сигнал отваливается. Но в целом устройство нравиться, там где база по оптике и близко — скорость супер и опять же, там где сигнал плохой — аналогов нет!
Спасибо за вопросы.
1) Ничего страшного от эксплуатации не будет — просто в -40 работать скорее всего не будет (если такие условия бывают часто, то лучше устанавливать модем внутри помещения — обычное стекло сигнал не ухудшает) При -30 работать будет, как и заявлено производителем. Официально рабочий диапазон температур: -30 до +60 °С, так что летом охлаждение не потребуется.
2) Сначала я получал USIM карту сам у Yota, до того как нам дали тестовую. Я просто позвонил на горячую линию и спросил, где на тот момент можно было взять карту ближе ко мне. Подъехал туда с модемом и получил карту за 5 минут с недельным тестовым периодом. С мегафоном всё аналогично. USIM из usb-модема работать будет.
3) Уличный блок закрыт герметично, так что на срок службы USIM карты внешние условия не повлияют.
С уважением,
Павел Кукушкин
Всем добрый день взял на тест 6100 LTE попробовал настроить бесполезно, базовая станция йоты от места тестирования по прямой видимости 700-800 метров модем йотовский переодически подключается , параллельно включен 6100 ищет базовую станцию и не находит. В чем может быть проблема. Пробовал проверять ближе на двести метров к базовой станции с первого этажа, подключился отошел обратно на двести метров поднялся на дерево примерно 20 метров высота не находит базу. Что может быть
Добрый вечер, Александр.
Возможных причин может быть несколько:
— Бракованный модем
— Неправильная установка модема (правильное направление модема важно)
— «Плохая местность» — низины и возвышенности
В чем проблема конкретно у Вас сказать не можем, так как даже не знаем Вашего местоположения.
С уважением,
Павел Кукушкин
Павел добрый день. Спасибо за ответ, местность ровная между базовой станцией и домом имеются деревья в виде плотной посадки шириной не более 100 метров и высотой с пятиэтажный дом. То что касается направления антенны то здесь я возможно допустил оплошность, человек который залазил на веревках на дерево высотой с пятиэтажный дом на самую верхушку, в руках держал антенну и без стабильной фиксации пробовал поймать сигнал , но так и не поймал. Вопрос для настройки сигнала необходимо жесткое крепление антенны? Второе дома когда ловил йотовский модем я пробовал рядом установить 6100 но так и не поймал сигнала, хотя модем продолжал работать, если близко подхожу к базовой станции то 6100 находит сигнал. Говорит ли данный факт о браке 6100? Спасибо за ответ и понимание.
Добрый день!
1. Нужно убедиться, что во время поиска сети антенна смотрела отверстиями с разъемами вниз.
2. Нужно убедиться, что Вы правильно выбрали направление.
3. После подачи питания до момента соединения надо ждать до пяти минут.
4. Можно попробовать обновить прошивку.
Если ничего так и не получилось, то советую обратиться за помощью к технической поддержке ZyXEL.
С уважением,
Павел
Спасибо буду пробовать, я был уверен что 6100 с усиленной антенной будет ловить стабильней, надежней с большим увиливанием сигнала, чем обычный модем.
Павел, просветите пожалуйста: какая mini-PCIe карточка стоит в приборе? на каком чипсете? ..не могу удержаться — совсем риторический вопрос: зачем так сложно сделано: почему 2 коробочки, а не одна — внешняя, из которой торчит poe — в чём тута глубокая идея? чтоб led-ки что ли было видно?
и спасибо за статью!
Добрый день!
На каком чипсете я, к сожалению, сказать не могу, так как у нас больше нет этого модема. А что касается «2-х коробочек», то всё просто. Во-первых внутренний блок — это просто роутер с двумя свободными портами и со встроенным PoE адаптером. В такой конфигурации устройство готово работать сразу из коробки без каких-либо настроек.
Добрый день всем.
Такой вопрос, поймает ли сие чудо-устройство сигнал с удалением от базовой станции в 8км (прямая видимость)?
Да, высокая вероятность что все получится
Проехал по местности, все же на пути есть лес, полоса около 200м, но ладшафт ровный, без возвышенностей.
Спасибо, попробую реализовать данный проект.
Прикупил сию приблуду (Zyxel lte 6101). Покупкой доволен. До этого пользовал Е-392 от Мегафона с внешеней антеной Беркут lte и кабелем длинной 12 метров. Хотя антена с кабелем изготавливались на заводе Ремо по спец заказу (кабель высококачественный), полного удовольствия при передаче сигнала не испытывал. После установки Зикселя дело пошло лучше. Сейчас потестил Мегафона и Иоту, передатчики стоят в одном створе, даже позиционирование антены менять не надо (подвесил под антеной Беркут на одном кроншнейне). Место расположения 600-700 метров в условиях плотной застройки частного сектора, антена висит на высоте 3,7 метра, выше подвесить пока не представляется возможным — нужно городить мачту. Со временем подыму антену на 1,5-2 метра повыше, чтобы выпрыгнуть над крышами впереди стоящих домов. Уровень сигнала 79-82 дб (2 деления по шкале Зикселя). Покупкой доволен, несмотря на несколько завышенную стоимость. Основным достоинством считаю встроенный модем и возможность соединения с внутренним блоком витой парой — расстояние от антены до внешнего блока стало возможным в разы больше, что дает большие возможности в позиционировании в условиях плохого сигнала. Обычный кабель здесь просто отдыхает из-за потерь. Спасибо Зикселю — умеют делать хорошо.
Продолжение вышеизложенного. Ну вот пошли третьи сутки обладания сим «чудом». Негатива не появилось — работа аппарата стабильная и ровная, интернет без рывков. Ping 45-50 ms. Антена допускает отклонения в позиционировании примерно градусов 15-20 в обе стороны без значительной потери качества связи. К положительным моментам следует добавить, что в модем вставляется обычная сим, которую можно легко заменить на сим другого оператора (модем не залочен). Частенько, свои антены в условиях застройки (города) операторы связи располагают рядом друг с другом, используя или имеющиеся высотные сооружения или иные возможности. Здесь они солидарны. В моем случае расстояние до базовой станции как я писал выше примерно 600-700 метров в условиях плотной малоэтажной застройки (частный сектор). Справедливости ради должен отметить неплохую работу Е-392 роутере Кинетик 4G в паре с антеной Беркут LTE и высококачественным кабелем (для улучшения работы данной системы необходимо заменить родную вайфай антену роутера на выносную дабы снизить от нее наводки на Е-392, в моем случае была применена антена от TP-Link за 240 наших рябчиков с усилением в 5 дб со шнурком в 1,2 метра). Объективно, Зиксель работает немного лучше упомянутой выше системы как на прием так и на передачу в условиях одного сотового оператора (Мегафон), более стабилен и не позволяет раскачивать скорости приема передачи. Повторюсь, что соединение витой парой блоков Зикселя куда более дает свободы в позиционировании и установке антен нежели коаксиал (пусть и высококачественный) — разнос антены с модемом и внутренним блоком до 100 м на коаксиале не вытенешь. Качество предоставляемых услуг связи от Мегафона и Йоты примерно одинаковы, но со своими ньюансами. Мне ближе по духу пришлась Йота — полный безлимит с возможностью регулировки скорости пользователем дает мне некоторую экономию когда я в отьезде (зажал скорость — снизил абонплату). У Мегафона здесь более кабальные условия и неудобства (полного безлимита нет — все равно есть ограничения по трафику и т.д.).
Добрый день!
Очень интересная статья! Подскажите, а есть ли на российском (а может и не только на российском) рынке близкие аналоги. Может с чуть меньшей производительностью, но гуманнее в ценовом вопросе?
Спасибо!
Добрый день!
Антенн для LTE очень много (например, на Савеловском рынке или в интернете), но все они имеют недостаток — это антенны, которые подключаются к USB-модемам. Так что сравнимого усиления или удобства вряд ли удастся добиться.
С уважением,
Павел Кукушкин
Павел, я имел в виду аналогичные уличные модемы с сим картой внутри. USB модем с припаянной антенной не вариант))
Сушествует похожее поделие от тайваньской фирмы Gemtek.
Однако кроме как на офсайте, найти его в продаже нереально даже на ибее, не то что в российской рознице.
Замечу что поделие то трехдиапазонное, в отличие от тестируемого. Так же выходная мощность его передатчиков составляла 500mW, что крайне благоприятно для дальних линков (против 200mW у тестируемого и лишь 100mW у всех USB-модемов, включая E392).
Учитывая постепенное освоение опсосами LTE band 20 (800 мгц) многобэндовость девайсов становится актуальна.
Однако достоинств LTE6100/6101 всё это не умаляет.
Добрый день, я правильно понял 3g вообще не поддерживает только 4G?
Добрый день!
Да, поддерживается только 4G LTE.
C уважением,
Павел Кукушкин
Добрый день, активно используем в своей работе оборудование Zyxel — всем довольны. Но с решением на основе LTE + Zyxel не знакомы.
Продолжу по ранее написанному (Юрий: 11.03.2014 at 7:38 дп). С середины марта работа аппарата огорчений не доставляет. Проблем не наблюдал, работаю на Йоте (безлимит с оплатой на год).
Хочу отметить, что аппарат вытягивает сигнал с достаточными помехами без особой потери скорости Инета, не очень критичен к позиционированию по отношению к базовой станции (по моим наблюдениям угол отклонения может составлять примерно 10-15 градусов в обе стороны, реализованная индикация на внешнем блоке предварительно позволяет направить его в нужный створ, а с использованием уже веб интерфейса (раздел — Статус LTE) позволяет очень точно позиционировать внешний блок по отношению к базовой станции.
В моих условиях плотной застройки частного сектора имею следующие основные показатели статуса LTE (3-2 деления по индикаторной шкале, внешний блок аппарата отпозиционирован практически идеально по отношению к базовой станции, высота крепления от уровня земли внешнего блока примерно 3,5-3,7 метра):
Мощность сигнала: -66/73 dBm;
RSRP: -80/83 dBm;
SINR: 5-20 dB;
RSRQ: -9/12 dB, (все показатели «плавают» приведены через /).
При мощности сигнала — 85/91 dBm, RSRP -95/100 dBm и SINR 5 dB (при отклонении в позиционировании, 2-1 деления по шкале) ухудшения скорости не наблюдается.
Буду надеяться, что при повышении температуры наружного воздуха летом выше 35 град.С аппарат так же будет работать без сбоев.
Разработчикам можно посоветовать добавить к внутреннему блоку полноценный порт ЮСБ (как на Кинетике) и «цены бы ему тогда не было». Все мои проблемы просто ушли в никуда.
Zyxel он и в Африке Zyxel, спасибо за достойный продукт!!!
PC: В качестве резервного канала с Инетом предусмотрел Кинетик 4G со свистком от Мегафона 3G (задействовать правда приходилось один раз из-за проблем на базовой станции Йоты, почти неделю базовая станция Йоты толком не работала) .
Коль уж эти два блока (внутр. роутер и внешн. LTE-модуль) неразделимы, и один без другого использовать не получится, то симкарту стоило бы разместить во внутреннем модуле, кой всегда под рукой… а не в модуле на высокой мачте…
Умиляют восторги присутствующих. К любому USB модему с поддержкой 4G подключаешь направленную панельную антенну + Кинетик или TP-Link — и результат будет такой же, только втрое дешевле. Хотя здесь гарантируется климатика — но это надо еще посмотреть, хотелось бы опробовать холодный старт от минус 30.
Улыбает рекомендация держать выносной блок дырками вниз — это же MIMO, посему в выносном блоке всегда две антенны с разной поляризацией.
Еще понравилось, что «за лесом не работает». Ну да — 1 метр листвы поглощает 0,5-0,7 дБ на таких частотах, посему 100 метров не преодолеть просто никак.
Очень сомневаюсь, что внутренний блок является простым коммутатором с PoE — на сайте производителя что-то написано про перепрошивку, в том числе и внутреннего блока.
Кстати, уделил бы самое серьезное внимание грозозащите UTP от внутреннего блока до внешнего, аппаратик дорогой.
Не согласен с «любым USB модемом с поддержкой 4G и подключенной антенной»: затухания в коаксиальном кабеле сведут на нет подключение к внешней антенне при его длине более 15 метров, да и модем надо разлочить под всеядность к операторам сети, что ограничивает возможности в выборе места установки антенны и расположения Кинетика или TP-Link в доме. В моем случае, при выборе в пользу 6101 это было критично (6101 позволяет иметь расстояние между блоками с помощью витой пары до 200 метров + его всеядность к операторам сети). Не пришлось так же сверлить дополнительных дырок в наружных стенах (использовал имеющийся заход для кабеля спутниковой антенны. Конечно же удобней было бы иметь слот для симок в внутреннем блоке, но …..
Кстати, из-за большой толщины наружных стен в доме, пришлось выкрутить напрочь «вафлевские» антенны внутреннего блока и заменить их копеечной антенной (5дб) со шнурком от TP-Link при этом, удалось спрятать с глаз долой внутренний блок, антенна незаметно «стала» при помощи встроенного магнита на трубе отопления, а я поимел «нужный» сигнал во дворе дома.
Все равно пока доволен. 6101 брал по цен 13000, дороговато, но заводская антенна с хорошим коаксиалом, пингтелом и прочей мелочевкой обойдется не менее 3,5-4 тыр.
Юзал 6101 3 месяца. После всего перепробованного и в частности доп антенны для свистка — был просто восхищен.

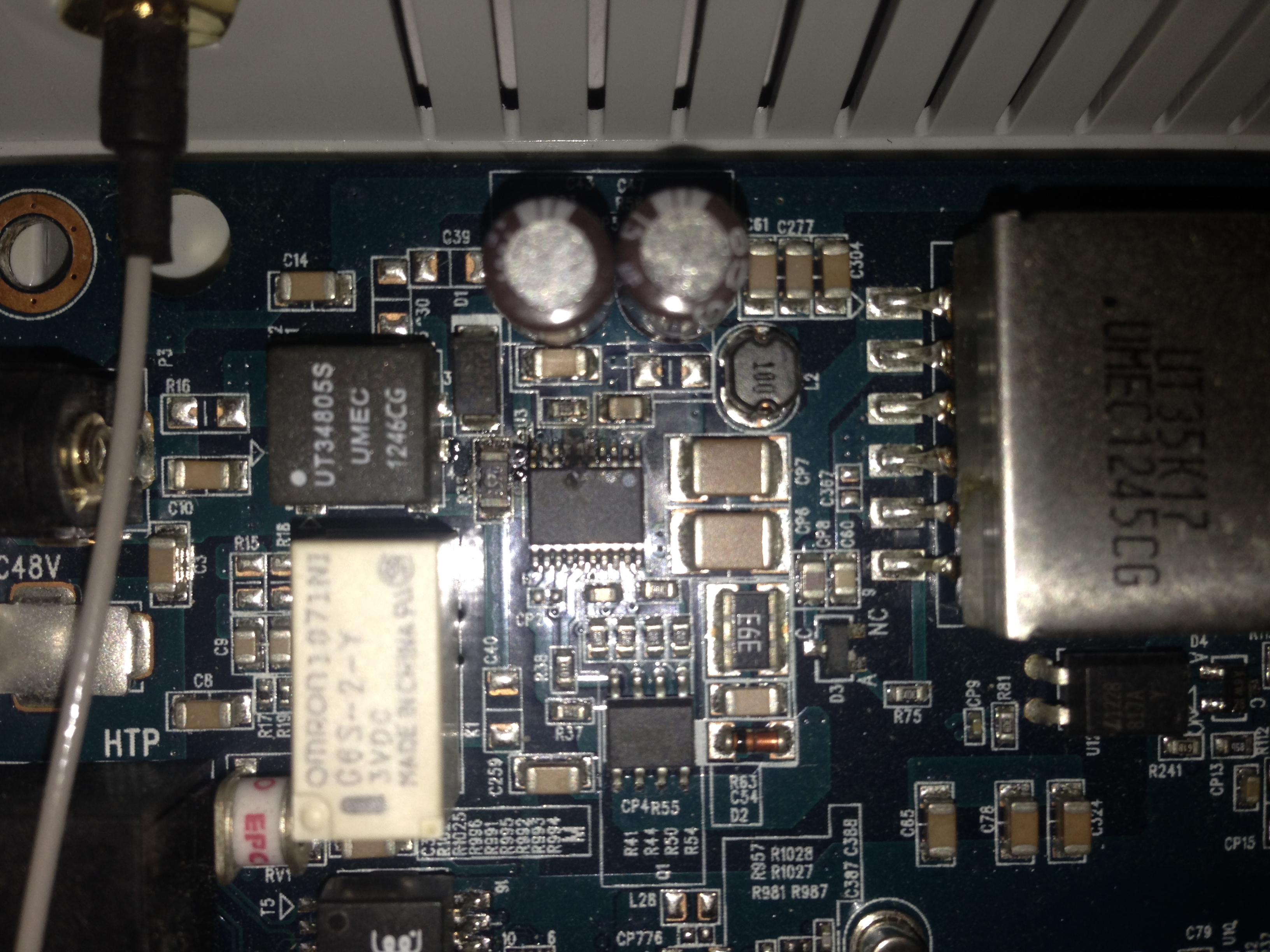

Но гроза, все убила. Девайс, был заземлен. НЕ помогло. Завонял сам роутер (внутренний блок). При вскрытии обнаружен сгоревший чип. В итоге заказан новый девайс, такой же. Этот буду стараться отремонтить.
повреждение визуальное:
http://www.pictureshack.ru/images/57639_IMG_0925.JPG
Насчет «свистка» не согласен. Что мешает его расположить ближе к антенне, тем самым уменьшив длину коаксиального кабеля. Можно даже и на самой антенне. У меня работает в такой связке: направленная антенна — кабель коаксиальный 1м — модем zte mf667 разлоченный — тут же рядом с модемом роутер tp link — далее раздача по wifi и витой паре. Без направленной антенны не было приема вообще, а с антенной стабильный сигнал. Всё это удовольствие обошлось мне в 3 тыс рублей. Из минусов скажу, что пришлось все допиливать самому: укорачивание кабеля, подпайка к модему, перепрошивка роутера на dd-wrt. Еще один недостаток, так это пока невозможность встроенными средствами роутера посмотреть уровень сигнала (все время показывает -40дбм). Из плюсов могу отметить большую гибкость настроек, которая обусловлена гибкостью dd-wrt: можно организовать торрент-качалку средствами модема, ftp-сервер и пр. И повторюсь, все это за 3 т.р. и несколько вечеров.
Приветствую.
Может кто сталкивался с проблемой: ставлю sim Мегафона(u-sim) — в процессе загрузки показывает уровень сети в две лампочки, а индикатор Lte так и продолжает моргать(соединение с сетью не устанавливается). Ставлю другую sim Мегафона — тоже самое. Пробую эти же sim, в рядом лежащем планшете, показывает стабильное соединение с 4G.
Ставлю sim МТС — соединение с Lte устанавливается.
Может нужно для Мегафона какие-нибудь настройки вручную править в коммутаторе?
А будет ли работать этот модем если обычный модем YOTA дома не ловит вообще, а на улице через 1,5 км (в сторону города) сигнал появляется?
Ну тот прошло уже пол года обладанием аппарата! Нареканий нет, в летнюю жару работал нормально. Периодически косячит только сама Йота.
Год эксплуатации позади. Очень достойный аппарат. За год эксплуатации проблем не было. Сидел на Йоте, сейчас вернулся на Мегафон, у него на мой взгляд качество получше в моем районе. Переход заключается в перестановке симок, но было бы лучше (удобней) если бы это делалось во внутреннем блоке. Позиционировать ничего не надо, благо что вышки операторов в одном створе. Под рукой еще есть аппарат от HUAWEI c LTE 880-75 в настольном исполнении, так же весьма достойный аппарат с двумя антенами (мемо) — использую в аварийных случаях (если косячит связь). Последний хорошо работает и с 3ж симками. Еще раз спасибо разработчикам, на витой паре можно разнести блоки на очень большое расстояние без потери качества.
я покупал антенну российского производства в московской фирме yotasystem в Иркутск, где температура бывает и -45, они производят антенны с подогревателем, вот уже вторую зиму никаких проблем, ничего не отваливается
Через год использования сгорел тот же самый чип в том же месте (также думаю что из-за грозы). Удалось ли вам его отремонтировать ?
ZyXEL LTE6100 — уличный LTE/4G-модем” прекрасный роутор,интернет летает несмотря что живу за городом на даче….но у него два врага: мороз и скачки напряжения,если со скачками можно справится поставив стабилизатор ,то что делать с морозом….при -10 он попросту перестаёт работать…может кто решил эту проблему?
Купили это чудо,,, в городе в офисе ловит с пол тыка интернет раздаёт, всё гуд.
вывезли за город, на дачу, не ловит там где мобильник ловит 4g на на две палки из четырёх, скорость передачи 10 мбс, А этот чудо Зиксель не ловит, блин, 2 дня крутим вертим, НЕ ЛОВИТ
привёз обратно в город ловит на полную, отвёз обратно на дачу не ловит. А мобильники ловят.
В тестах одна и таже симка мегафон, тел самсунг мегафон….
Брак? и как его доказать, если в городе ловит, а за городом нет, причём мобильник рядом уверенно принимает 4G
2 недели прошло,,,,просто сдать не получится..
Спешу поделиться со всеми кто озадачен вопросом как подключить скоростной интернет в частном доме или на даче и как это сделать самостоятельно .
Я перепробовал множество вариантов, пытаясь добиться стабильной и высокой скорости в сетях 3G/4G у себя на даче. Пробовал различные антенны покупал и сам собирал из пивных банок и спутникового отражателя, но все это не давало желаемого результата.
Я прозвонил множество компаний которые занимаются усилением интернета и настройкой. Цель была понять что же лучше купить какое устройство так чтоб уже наверняка подключить стабильный и скоростной интернет. Вобщем из всего что есть на рынке есть 2 решения которые можно отнести к разряду профессиональных и продуманных до мелочей
Zyxel 6100 надежно , фирма давно на рынке и доверия заслуживает, но есть масса недостатков: совсем не удобно так как состоит из 2х компонентов которые взаимосвязаны . Это наружная Антенна с КУ 14Dbi и внутренний роутер который обязывает Вас использовать только его и ничего более. Работает неплохо, но в моем случае оказался слабоватым и неудобным так как я использую роутер другой фирмы который гораздо мощнее и имеет гораздо больше возможностей. Во вторых НЕ РАБОТАЕТ в 3G !!! Все просто если нет базовых станций в Lte, то устройство бесполезное. Заявленный коэффициент усиление и радиус действия при тестировании оказался ниже в 2 раза от того что заявляет производитель. При минусовых t постоянно виснет и умирают Сим карты.
И вот я нашел альтернативу и пользуюсь уже почти 2й год и всем рекомендую !
Усилитель интернет сигнала Street Ultra.
Про этот усилитель я прочитал не мало положительных отзывов и нашел 1000 примеров установок. Общался и с многими фирмами которые используют при подключении интернета именно эти усилители все они отзывались только положительно.
Цена ниже чем у 6100 усиление 15- 17Dbi исполнение уличное, работает с любой Sim картой, любого провайдера мобильного интернета и не только в России. Это герметичный уличный усилитель у которого 2 гнезда, одно под замену Сим карты (SIM Слот) а второе гнездо в которое втыкается витая пара которая уже приходит непосредственно в ваш роутер который получает усиленный интернет.
У меня домик стоит в низине и до ближайшего, крупного населенного пункта где есть Базовые станции примерно 17 КМ. Что я только не пробовал нормальной скорости и стабильного подключения, без обрывов не смог добиться пока не купил этот усилитель. Установил все сам без проблем на крышу, конечно решил поднять еще на трубу высотой 5 метров и таким образом получил скорость почти 45 Мегабит на Мегафоне. Билайн максимум выдавал 14 Мега все остальное не ловит вообще. Я очень доволен покупкой, рекомендую.
Я написал отзыв ниже, буду рад если будет полезен Всем. Так же как и вы думал что нет аналогов пока не нашел и не испытал Усилитель Street Ultra. Мощнее стабильнее и работает безотказно причем и зимой и летом и совместим с любой аппаратурой внутри дома.
